高頻電路板的設計流程

發布日期:2020-12-16 10:02:59  |  關注:1283

    高頻電路板

    帶有羅杰斯材料或者其他高頻材料(深圳明誠鑫電路常年備有進口及國產高頻板材,介電常數2.2—16不等;主要板材廠商有:(Rogers/羅杰斯、TACONIC/泰康尼、arlon/雅龍、Isola/伊索那、PTFE/聚四氟乙烯、F4B、TP-2、旺靈、中英、生益(FR-4玻纖板)等)的高頻電路板,電子元件和開關的復雜性不斷增加,不斷需要更快的信號流量,從而提高傳輸頻率。由于電子元件脈沖上升時間短,因此高頻電路板/高速PCB技術也有必要將導體寬度視為電子元件。

    根據各種參數的不同,高頻信號被反射到電路板上,這意味著阻抗(動態電阻)隨發送組件的不同而變化。為了防止這種電容效應,必須精確地指定所有參數,并以最高級別的過程控制實現。

    高頻電路板阻抗的關鍵主要是導體的軌跡幾何、層的堆積和材料的介電常數。

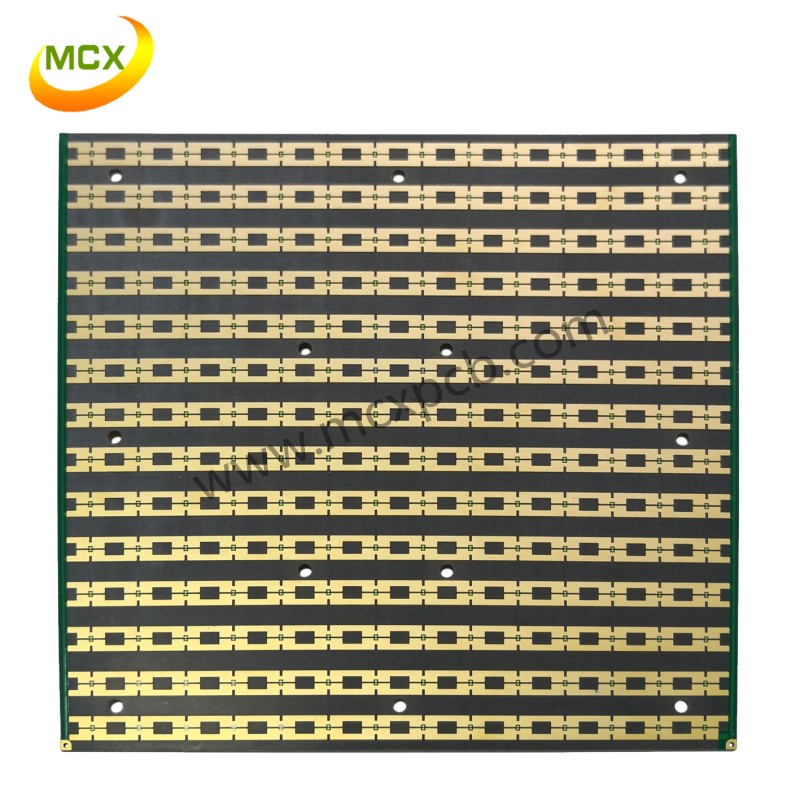

1 (39).jpg

    高頻電路板設計流程

    (1)傳輸線寬

    高頻電路板設計傳輸線寬設計需要基于阻抗匹配理論。

    當輸入和輸出阻抗與傳輸線阻抗匹配時,系統輸出功率最大(總信號功率最?。⑶胰肟诤统隹诜瓷渥钚 ?/p>

    對于微波電路板/射頻線路板/高頻微波射頻板,PCB線路板(高頻電路板)阻抗匹配設計還需要考慮器件的工作點。信號線通孔導致阻抗傳輸特性發生變化,TTL和CMOS邏輯信號線具有高特性阻抗,不受影響。

    (2)傳輸線之間的串?dāng)_

    當兩條平行微帶線之間的距離很小時發生耦合,導致線之間的串?dāng)_并影響傳輸線的特征阻抗。應特別注意50歐姆和75歐姆的高頻電路,并應采取措施進行電路設計。該耦合特征也用于實際電路設計,例如移動電話發射功率測量和功率控制。以下分析適用于高頻電路和ECL高速數據(時鐘)線,以及小信號電路(如精密運算放大器電路)。

    設線間的耦合度為C,C的大小與εr,W/d,S和平行線長L有關。間距S越小,耦合越強;L越長,耦合越強。為了增加感知知識,例如,使用該特性制造的50歐姆定向耦合器。如1.97GHzPCS頻率基站功率放大器,其中d=30mil,εr=3.48:

    10dB定向耦合器PCB尺寸:S=5mil,l=920mil,W=53mil;

    20dB定向耦合器PCB尺寸:S=35mil,l=920mil,W=62mil。

    為了減少信號線之間的串?dāng)_,給出了以下建議:

    A.嘗試減少信號線之間的平行長度;

    B.高頻或高速數據并行信號線距離S是線寬的兩倍以上。
